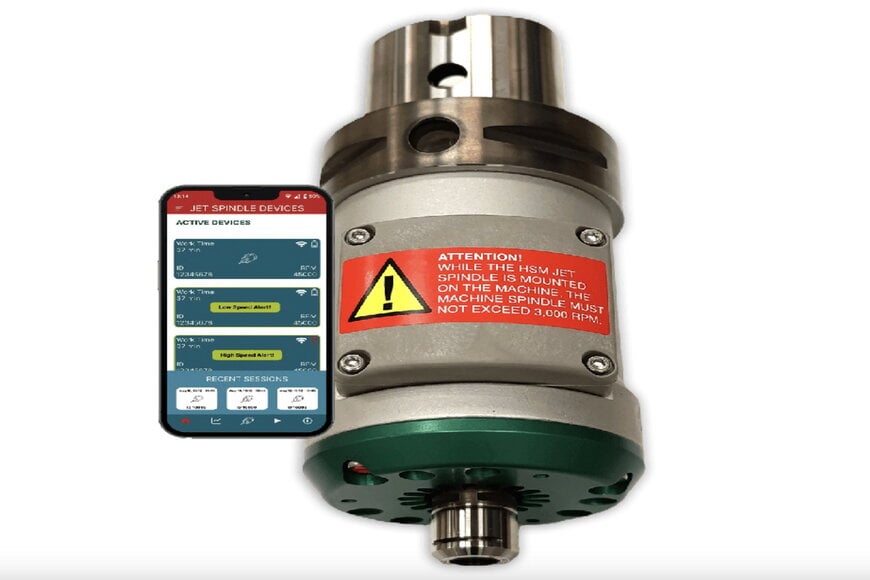

SpinJet przekształca istniejącą maszynę w maszynę o dużej prędkości

Firma Tungaloy ogłosiła rozszerzenie swojej serii SpinJet, wprowadzając model nowej generacji wyposażony w konstrukcję kartridżową (wkładkową) oraz aplikację do monitorowania prędkości obrotowej wrzeciona. Rozwiązanie to pozwala na redukcję kosztów, uproszczenie konserwacji i zwiększenie wydajności obróbki na różnych interfejsach maszynowych.

Integracja dedykowanych modułów multiplikujących prędkość w starszych centrach obróbczych CNC służy jako podstawowa metoda podnoszenia wydajności frezowania i wiercenia małymi średnicami bez konieczności wymiany kluczowej infrastruktury kapitałowej. Obrabiarki ogólnego przeznaczenia są często ograniczone niskimi maksymalnymi prędkościami obrotowymi wrzeciona, co skutkuje nieoptymalnymi warunkami skrawania (zbyt niska prędkość skrawania w stopach na minutę) przy stosowaniu narzędzi o mikrośrednicach. Aby skorygować tę rozbieżność operacyjną, zintegrowane wrzeciona pomocnicze napędzane cieczą wykorzystują istniejące pompy chłodziwa o wysokim ciśnieniu jako aktywne źródło energii. Generują one wysokie prędkości obrotowe, podczas gdy główne wrzeciono maszyny pozostaje w stanie stacjonarnym (bezruchu).

Konwersja energii kinetycznej i dynamika stabilizacji termicznej
Praca miniaturowymi narzędziami skrawającymi poniżej ich projektowych prędkości skrawania powoduje przyspieszone zużycie narzędzi, nieregularne wykończenie powierzchni oraz zmniejszoną przepustowość w sektorach motoryzacyjnym, matrycowym i formierskim, a także w przemyśle ciężkim. Wdrożenie serii SpinJet rozwiązuje ten problem poprzez skierowanie chłodziwa podawanego przez wrzeciono obrabiarki do wewnętrznej turbiny o wysokiej wydajności. Mechanizm ten zamienia fizyczne ciśnienie hydrauliczne na moment obrotowy, rozpędzając narzędzia skrawające o małych średnicach do prędkości wymaganych w obróbce szybkościowej (HSM). Opierając się wyłącznie na kinetycznym dostarczaniu chłodziwa, system działa jako energooszczędny multiplikator prędkości, izolując łożyska głównego wrzeciona maszyny od drgań mechanicznych o wysokiej częstotliwości i odkształceń termicznych.

Jednocześnie ciągły wydatek objętościowy wysokociśnieniowego chłodziwa działa jako medium stabilizacji termicznej o podwójnym działaniu. Gdy ciecz wypływa przez zintegrowany zespół dysz znajdujący się bezpośrednio przy krawędzi skrawającej narzędzia, działa ona jak silny, zlokalizowany strumień chłodzący i ewakuujący wióry. To ciągłe spłukiwanie eliminuje mikropęknięcia termiczne na styku narzędzie-przedmiot obrabiany i zapobiega ponownemu skrawaniu metalowych wiórów, co bezpośrednio wydłuża żywotność narzędzia i pozwala zachować dokładność wymiarową podczas długich cykli obróbki wykańczającej.

Architektura kartridżowa i elastyczność w środowiskach heterogenicznych
Konwencjonalne przystawki szybkościowe zazwyczaj posiadają mechanizm napędowy i interfejs maszyny zamknięte w jednolitej, monolitycznej obudowie. W przypadku awarii wewnętrznego łożyska lub zmiany infrastruktury maszynowej, taka zunifikowana topologia zmusza operatorów do zakupu całkowicie nowych zespołów. Aby wyeliminować te kapitałochłonne wydatki na konserwację, najnowsza generacja tego portfolio narzędziowego wykorzystuje modularną architekturę wrzeciona typu kartridż (wymienny wkład). Ta strukturalna standaryzacja izoluje kluczową jednostkę napędową wrzeciona w osobną, wymienną kapsułę, którą można niezależnie zastąpić nową podczas rutynowych czynności serwisowych:

Umożliwiając bezpośredni montaż typu plug-and-play w istniejących magazynach narzędzi, ta modułowa konfiguracja pozwala warsztatom produkcyjnym na wdrażanie jednolitych parametrów skrawania szybkościowego w zróżnicowanym parku maszynowym, minimalizując początkowe nakłady kapitałowe przy jednoczesnej optymalizacji całkowitej efektywności wyposażenia (OEE).

Integracja telemetryczna i mechanika redukcji kosztów
Tradycyjne mechaniczne lub turbinowe multiplikatory prędkości wymagają dedykowanych, zewnętrznych konsol telemetrycznych lub stacjonarnych odbiorników do monitorowania prędkości obrotowej narzędzia w czasie rzeczywistym podczas operacji skrawania. Te przestarzałe instrumenty wyświetlające zwiększają początkowy koszt wdrożenia i komplikują aranżację przestrzeni wewnątrz obudowy maszyny. Omawiane portfolio omija potrzebę stosowania oddzielnego sprzętu telemetrycznego, przenosząc obliczenia prędkości do zintegrowanego nadajnika bezprzewodowego, który synchronizuje się bezpośrednio z bezpłatną, mobilną aplikacją oprogramowania.

Zintegrowany moduł elektroniczny osadzony w obudowie narzędzia próbuje wewnętrzne częstotliwości obrotowe i transmituje dane w czasie rzeczywistym bezpośrednio do standardowych smartfonów lub tabletów. Ten lokalny cyfrowy link zapewnia operatorom maszyn natychmiastowy wgląd w rzeczywiste prędkości skrawania pod obciążeniem, ułatwiając precyzyjne monitorowanie posuwu na ostrze oraz wczesne wykrywanie przeciążeń wywołanych spadkiem ciśnienia. Eliminacja pomocniczego sprzętu monitorującego, w połączeniu z bezpośrednimi możliwościami integracji maszynowej konstrukcji kartridżowej, znacznie zmniejsza początkowe wydatki wdrożeniowe i bieżące obciążenie zarządzaniem operacyjnym.

Dodatkowy kontekst
Ta sekcja szczegółowo opisuje specyfikacje techniczne i analizę porównawczą (benchmarking), które nie zostały uwzględnione w oryginalnym komunikacie prasowym.

Wysokoobrotowe wrzeciona pomocnicze napędzane cieczą są oceniane na podstawie obiektywnych kryteriów porównawczych, takich jak progi ciśnienia roboczego (mierzone w megapaskalach, MPa), odpowiadające im maksymalne prędkości obrotowe (obr./min) oraz modułowość konstrukcyjna. W tej dziedzinie technologicznej konkurencyjne rozwiązania, takie jak seria CoolSpeed mini od WTO lub linia BENZ Jet od BENZ Tooling, wykorzystują ciśnienie chłodziwa maszyny do napędzania wewnętrznych mikroturbin, różnią się jednak znacznie pod względem serwisowalności strukturalnej oraz zaplecza telemetrycznego.

Rozszerzona platforma SpinJet zmienia te tradycyjne punkty odniesienia, ustanawiając wyraźną równowagę między wymaganiami hydraulicznymi a elastycznością konstrukcyjną. Podczas gdy CoolSpeed mini firmy WTO osiąga szczytowe prędkości operacyjne do 70 000 obr./min, działa jako uszczelniona, niemodułowa jednostka wymagająca kompleksowej regeneracji fabrycznej lub całkowitej wymiany głowicy narzędziowej w przypadku awarii łożysk wysokoobrotowych. Architektura SpinJet równoważy to poprzez wprowadzenie separacji typu kartridżowego, działając w standardowym przemysłowym zakresie ciśnienia chłodziwa od 1,5 MPa do 7,0 MPa (217 psi do 1015 psi) przy wymaganym minimalnym natężeniu przepływu objętościowego wynoszącym od 10 do 12 litrów na minutę.

Ta wewnętrzna inżynieria płynów zapewnia spójne prędkości skrawania w zakresie od 20 000 do 55 000 obr./min, optymalizując wydajność dla monolitycznych frezów palcowych z węglika spiekanego i wierteł o średnicy do 3,5 milimetra. Ponadto, podczas gdy alternatywne platformy, takie jak BENZ Jet, opierają się na stacjonarnych, zewnętrznych jednostkach wyświetlających, ograniczonych do konsoli radiowej 2,4 GHz o stałym zasięgu odbiornika do 5 metrów, przejście Tungaloy na bezpośrednią, opartą na aplikacji mobilną infrastrukturę monitorowania eliminuje pośredni sprzęt odbiorczy, optymalizując wskaźniki kosztów przypadających na jeden węzeł (cost-per-node) w przypadku wielkoosiowych, zautomatyzowanych linii produkcyjnych na dużą skalę.

Pod redakcją Evgeny Churilov, Induportals Media-zaadaptowane przez AI.

www.tungaloy.com
