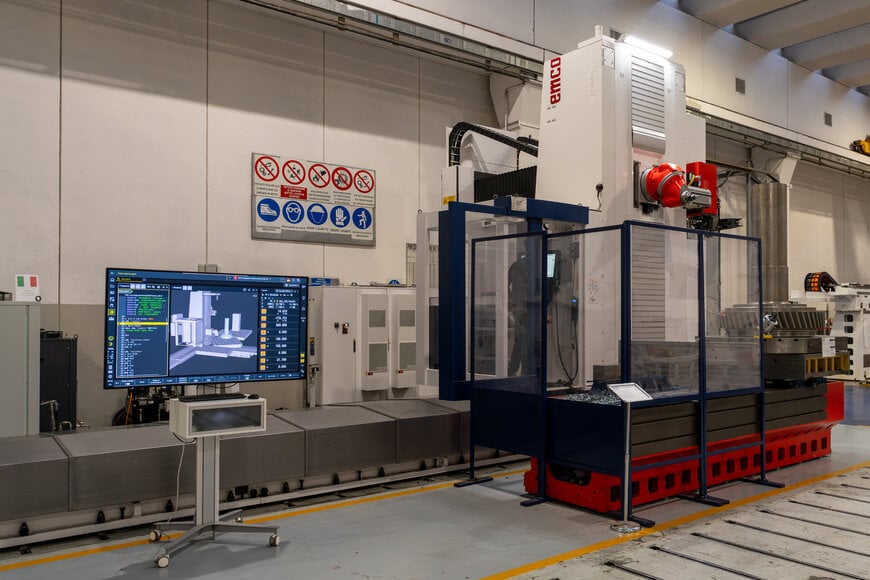

Frezarka ECOMILL PLUS HPC3 firmy EMCO Mecof oferuje obróbkę mechaniczną bez kompromisów

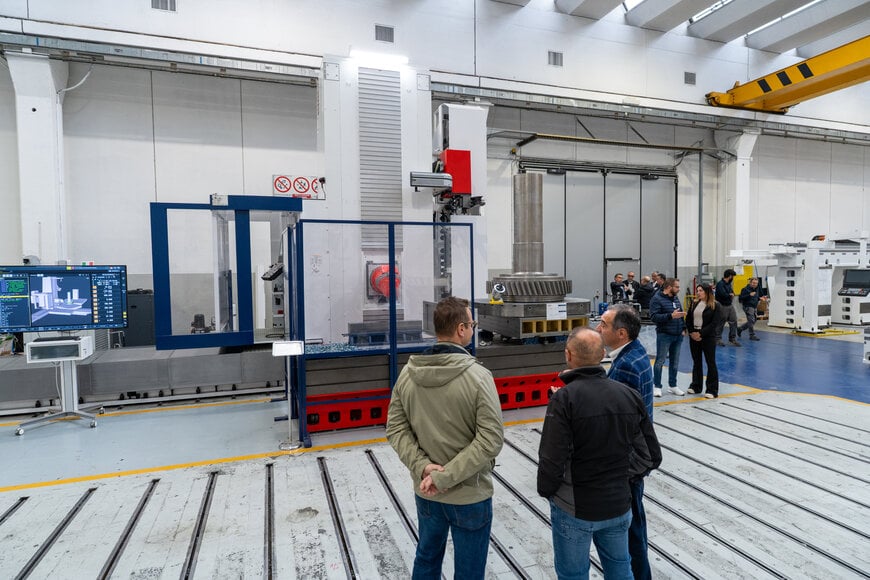

Fakt, że podczas Mecof Open Days 2025 zaprezentowano różne modele maszyn przeznaczonych do pracy w tym samym segmencie przemysłowym, najlepiej świadczy o wiedzy i kompetencjach zespołu Mecof. Inżynierowie firmy potrafią precyzyjnie doradzić klientom w wyborze rozwiązania najlepiej dopasowanego do dostępnej przestrzeni, wymaganej wydajności, zdolności skrawania oraz oczekiwanego poziomu automatyzacji i łączności. Model Ecomill Plus trafi do jednego z włoskich zakładów działających w sektorze ogólnego przemysłu maszynowego.
www.emco-bau.com
Odpowiednie wymiary dla optymalnej wydajności pracy

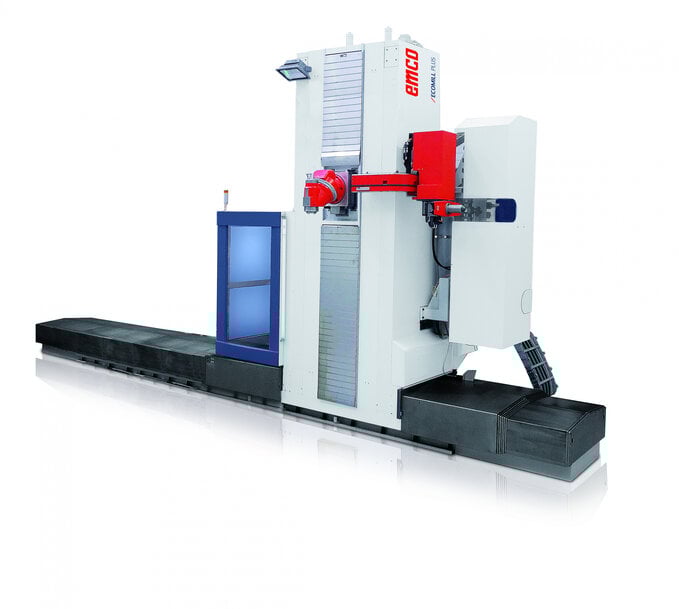

Dzięki przesuwom roboczym wynoszącym 8 000 mm w osi X, 1 600 mm w osi Y i 3 000 mm w osi Z, centrum frezarskie oferuje imponującą przestrzeń roboczą, idealną do obróbki dużych i złożonych elementów.
Stół roboczy PL15II o wymiarach 9 000 × 2 500 mm i nośności 15 000 kg/m² umożliwia bezpieczne mocowanie ciężkich i dużych detali, zachowując jednocześnie płaskość zgodnie z klasą II normy DIN 876.
Uniwersalna głowica dwuosiowa – technologiczne serce maszyny

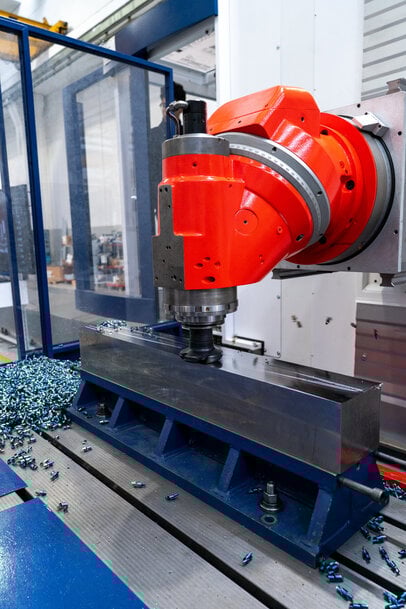

Charakterystycznym elementem modelu Ecomill Plus HPC3 jest uniwersalna głowica dwuosiowa (obrotowo-uchylna) z automatycznym pozycjonowaniem z dokładnością do tysięcznej części stopnia. Oto jej najważniejsze parametry techniczne :
• Moc: 38 kW
• Moment obrotowy: 1 000 Nm
• Prędkość obrotowa: 6 000 obr./min
• Uchwyt narzędziowy: BIG PLUS
Możliwość automatycznej wymiany głowicy zwiększa elastyczność maszyny, umożliwiając realizację szerokiego zakresu procesów skrawania i otwierając perspektywy zastosowania nowych typów głowic frezarskich w przyszłości.
Sterowanie numeryczne, łączność sieciowa i zarządzanie narzędziami
Konfiguracja maszyny obejmuje systemem sterowania CNC Heidenhain TNC 640 HSCI oraz pakiet Industry 4.0, oferując funkcje umożliwiające bardziej płynne, zintegrowane i połączone sieciowo zarządzanie produkcją.
System wymiany narzędzi z 60-pozycyjnym magazynkiem łańcuchowym i ramieniem zmieniacza zamocowanym na kolumnie umożliwia wymianę narzędzi przy poziomym położeniu wrzeciona, co skraca przestoje i zwiększa produktywność. Dodatkowo, bezprzewodowy panel sterujący HR550FS oraz sonda obrabiarkowa Renishaw RMP60 z transmisją radiową ułatwiają konfigurację oraz kontrolę jakości bezpośrednio na maszynie.
System chłodzenia i usuwania wiórów
Model Ecomill Plus HPC3 wyposażony jest w podwójny system chłodzenia cieczą:
• 6 bar / 28 l/min – poprzez kolektory i regulowane sztywne dysze oraz
• 40 bar / 20 l/min – przez wrzeciono, dla narzędzi z otworem centralnym (DIN 69871/A)
System posiada zbiorniki o pojemności 1 000 litrów z podwójną filtracją (60 µm i 30 µm), co zapewnia efektywne zarządzanie cieczą chłodzącą i długą żywotność narzędzi. Przenośnik do odprowadzania wiórów uzupełnia system, gwarantując ciągłość procesu, porządek i czystość w środowisku pracy. Frezarki ECOMILL firmy Mecof charakteryzują się ugruntowaną niezawodnością i wspierają koncepcję Przemysłu 5.0 dzięki opcjom takim jak pełna zabudowa przestrzeni roboczej, systemy laserowego pomiaru narzędzi oraz cyfrowa łączność. Sieć serwisowa EMCO Mecof jest zawsze gotowa, by wspierać każdy etap cyklu życia maszyny – od początkowej konfiguracji po konserwację.
Strategiczna inwestycja dla klientów z sektora ogólnego przemysłu maszynowego
Dzięki połączeniu dużych wymiarów roboczych, wysokiej precyzji, zaawansowanej automatyzacji i cyfrowej łączności, model Ecomill Plus HPC3 stanowi idealny wybór dla firm dążących do zwiększenia konkurencyjności i produktywności. To maszyna zaprojektowana z myślą o przyszłości – solidna, inteligentna i gotowa sprostać wyzwaniom nowoczesnej produkcji.
WYPOSAŻENIE:
Ecomill Plus
Sterowanie CNC Heidenhain TNC 640 HSCI
Przesuw w osi X 8 000 mm
Przesuw w osi Y 1 600 mm
Przesuw w osi Z 3 000 mm
Uniwersalna głowica dwuosiowa z automatycznym pozycjonowaniem z dokładnością do tysięcznej części stopnia, 38 kW, 1 000 Nm, 6 000 obr./min,
Uchwyt BIG PLUS. przystosowany do automatycznej wymiany głowic.
Pakiet opcji Heidenhain Industry 4.0:
• TNC Remo – umożliwia zdalne ładowanie instrukcji i programów obróbczych
• Heidenhain DNC – umożliwia automatyczne połączenie maszyny z systemem logistycznym zakładu
• CAPR – sterowanie adaptacyjne
Zmieniacz narzędzi z 60-pozycyjnym magazynkiem łańcuchowym i ramieniem zamocowanym na kolumnie (uchwyt BIG PLUS), umożliwiający wymianę narzędzi przy poziomym położeniu wrzeciona.
Bezprzewodowy panel sterowania Heidenhain HR 550 FS (alternatywa dla panelu HR520 w wyposażeniu podstawowym).
Radiowa sonda pomiarowa Renishaw RMP60.
Pomiary kinematyczne.
Taśmowy przenośnik wiórów z rampą zrzutową dla osi X = 8 000 mm.
Podwójny system chłodzenia:
1. Doprowadzenie przy wrzecionie (ciśnienie 6 bar, przepływ 28 l/min) przez kolektory i regulowane sztywne dysze
2. Doprowadzenie przez wrzeciono (ciśnienie 40 bar, przepływ 20 l/min) przez otwór osiowy, dla narzędzi z otworem centralnym (DIN 69871/A).
System obsługiwany przez zbiornik odbiorczy i filtracyjny, każdy o pojemności 1 000 litrów. Stopień filtracji: 1) 60 µm, 2) 30 µm – realizowany przez filtry wkładowe w zbiorniku filtracyjnym.
Regulacja przepływu cieczy chłodzącej.
Stół roboczy (klasa II wg DIN 876); nośność 15 000 kg/m², wymiary 9 000 × 2 500 mm.
Opcje programowe Heidenhain: ustawienia globalne – wirtualna oś i pakiet obróbki 5-osiowej z funkcją RTCP (kompensacji punktu środkowego narzędzia).
