SCHUNK News

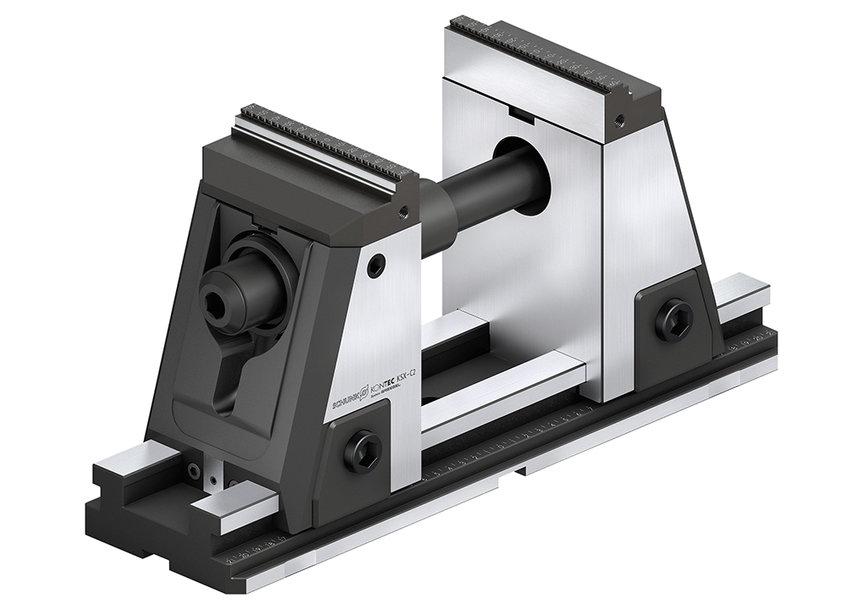

SMUKŁE IMADŁO 5-OSIOWE Z SZYBKĄ WYMIANĄ SZCZĘK BEZ UŻYCIA NARZĘDZI I AKTYWNĄ FUNKCJĄ DOCIĄGANIA SZCZĘKI DO PRECYZYJNEJ OBRÓBKI SZÓSTEGO BOKU

Jeśli uważasz, że potencjał innowacyjny stacjonarnych rozwiązań mocujących został już wyczerpany, spójrz na firmę SCHUNK - ten specjalista w zakresie technologii mocowań i systemów chwytakowych odnosi ciągłe sukcesy, obecnie wprowadzając na rynek 5-osiowe imadło KONTEC KSX-C2, a także zapewnia nowe rozwiązania do bardzo precyzyjnej obróbki 6-stronnej. Już na pierwszy rzut oka można zauważyć możliwości oferowane przez zwężający się ku górze kontur zewnętrzny. Poprawia on dostępność za pomocą standardowych narzędzi.

SMUKŁE IMADŁO 5-OSIOWE Z SZYBKĄ WYMIANĄ SZCZĘK BEZ UŻYCIA NARZĘDZI I AKTYWNĄ FUNKCJĄ DOCIĄGANIA SZCZĘKI DO PRECYZYJNEJ OBRÓBKI SZÓSTEGO BOKU

Dodatkowo ta nowa generacja rozwiązań zapewnia liczne dodatkowe zalety, np. dzięki aktywnej funkcji dociągania szczęki KONTEC KSX-C2 zapewnia doskonałą równoległość płaszczyzny i prostopadłość, a zatem stwarza idealne warunki wstępne do wykonywania trudnej obróbki 6-stronnej. Funkcja centrowania tego imadła również wyznacza nowe standardy, nawet w zakresie czasu przezbrajania: dzięki takim rozwiązaniom jak szybka wymiana szczęk bez użycia narzędzi, odwracane szczęki, które zwiększają obszar mocowania, a także wyjątkowy skok szczęki bazowej o wartości 130 mm, którego nie zapewnia żadne inne rozwiązanie dostępne na rynku, imadło można szybko i precyzyjnie przekształcić w szeroki asortyment nowych narzędzi. W tym celu dostępna jest szeroka gama szczęk szybkowymiennych. Ponadto zakresy mocowania można zwiększać przy użyciu znormalizowanego przedłużenia tłokowego.

Zintegrowane tłumienie elastomerowe

Ciągłą regulację siły mocowania KONTEC KSX-C2 wykonuje się za pomocą klucza dynamometrycznego, co pozwala osiągnąć maksymalnie 40 kN przy momencie 120 Nm. Dzięki temu to specjalistyczne imadło oferuje duży zakres siły w obróbce 6-stronnej, zapewniając bezpieczne trzymanie - nawet przy minimalnych powierzchniach mocowania. Siły chwytania delikatnych części można precyzyjnie regulować. Ponadto długi system prowadzący oraz układ mechanizmu mocującego gwarantują sztywne, wymiarowo stabilne ustawienie. Zintegrowane tłumienie elastomerowe pochłania oscylacje występujące podczas obróbki skrawaniem, co zapewnia doskonałą jakość powierzchni obrabianego przedmiotu i długi okres przydatności użytkowej narzędzia. Napęd i mechanizm regulacji imadła do obróbki 5-osiowej są szczelnie zabudowane, a tym samym zabezpieczone przed wnikaniem wiórów, zanieczyszczeń i chłodziwa.

Obszerny program standardowy

System SCHUNK KONTEC KSX-C2 nie wymaga konserwacji i jest dostępny od samego początku w czterech wersjach długości korpusu (330 mm, 430 mm, 500 mm, 630 mm, 800 mm) oraz w dwóch różnych wysokościach (175 mm, 214 mm). Jest on idealnie dopasowany do systemu modułowego SCHUNK, umożliwiając wysokowydajne mocowanie detali, szybkie łączenie z systemem szybkiej wymiany palet SCHUNK VERO-S lub wymianę z maksymalną powtarzalnością na stole obróbczym. Niezbędne sworznie zaciskowe można bezpośrednio zintegrować z korpusem imadła 5-osiowego, bez konieczności stosowania płyt adaptera. Ponieważ mocowanie odbywa się poprzez napinanie, nie występuje obciążenie zginające, które działa na korpus, gdy używany jest system szybkiej wymiany palet.

www.schunk.com
