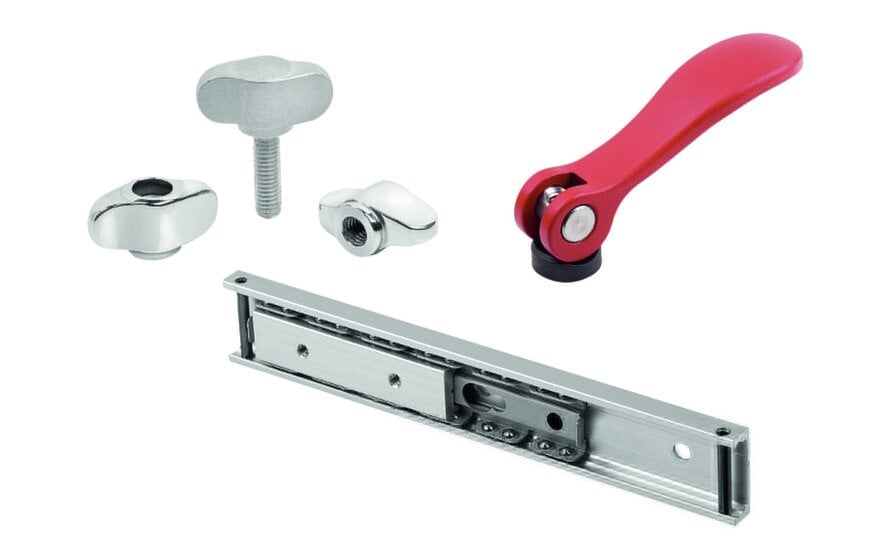

KIPP wprowadza miniaturowe komponenty do małych przestrzeni

Zespoły mechaniczne w urządzeniach medycznych, systemach laboratoryjnych i kompaktowych modułach automatyki często pozostawiają niewielki margines dla standardowych wymiarów elementów. W odpowiedzi na te ograniczenia przestrzenne firma KIPP rozszerzyła swoje portfolio o miniaturowe wersje sprawdzonych elementów obsługowych i zaciskowych, umożliwiając ich integrację w ograniczonych przestrzeniach montażowych bez zmiany podstawowych zasad działania.

Standardowe funkcje w skali milimetrów
W branżach takich jak technika medyczna, metrologia i automatyka przemysłowa projektanci coraz częściej potrzebują mniejszych komponentów, które zachowują wytrzymałość mechaniczną, odporność na korozję oraz powtarzalność zacisku. Nowa miniaturowa seria KIPP dostosowuje znane geometrie do mniejszych gabarytów, zachowując kompatybilność gwintów i ergonomię obsługi.

Celem jest przeniesienie istniejących koncepcji konstrukcyjnych do kompaktowych zespołów bez konieczności opracowywania części specjalnych, co ogranicza nakład pracy inżynierskiej i wspiera standaryzację architektur mechanicznych w urządzeniach produkcyjnych.

Miniaturowe pokrętła skrzydełkowe z tworzywa i stali nierdzewnej
Pokrętła skrzydełkowe „Miniwing” przenoszą klasyczną formę ręcznego dokręcania do mniejszego formatu odpowiedniego dla miejsc o ograniczonym dostępie. Oprócz wersji z tworzywa termoplastycznego KIPP wprowadził wariant ze stali nierdzewnej (K2041).

Nowa wersja dostępna jest w trzech kształtach z gwintami od M4 do M8. Wykonane ze stali nierdzewnej 1.4308 lub 1.4404 komponenty zapewniają odporność na korozję i przydatność w środowiskach higienicznych. Materiały te są powszechnie stosowane w aplikacjach narażonych na środki czyszczące lub wilgoć, takich jak wyposażenie laboratoryjne czy zespoły medyczne. Zdefiniowana struktura powierzchni poprawia chwyt, zachowując kontrolowane wykończenie.

Dźwignie zaciskowe z krótką rękojeścią do kompaktowych zespołów
KIPP dodał miniaturowe dźwignie zaciskowe o długości rękojeści 22 mm do swojej dotychczasowej serii. Zmniejszona geometria umożliwia montaż w ograniczonej przestrzeni roboczej, gdzie standardowe rękojeści kolidowałyby z sąsiednimi elementami.

Rozszerzenie obejmuje wersje z odlewu ciśnieniowego cynku (K0122, K0123 i K1659) oraz modele z wytrzymałego termoplastu (K1700, K1701 i K1702). Wszystkie warianty są dostępne z gwintem wewnętrznym lub zewnętrznym w rozmiarach M3, M4 i M5. Typowe zastosowania obejmują urządzenia optyczne, prowadnice precyzyjne oraz stanowiska montażowe wymagające powtarzalnego ręcznego zacisku w ograniczonej przestrzeni.

Kompaktowe dźwignie krzywkowe do szybkiego i powtarzalnego zacisku
Zakres dźwigni krzywkowych został uzupełniony o krótsze długości rękojeści 22 mm i 28 mm. Wersje ze stali nierdzewnej (K0645, K0647, K2121, K2126) oraz warianty aluminiowe (K2120, K2125) dostępne są z gwintami M3 i M4.

Mechanizm krzywkowy przekształca ruch obrotowy w określoną siłę zacisku o powtarzalnym pozycjonowaniu, co sprawdza się przy szybkich przezbrojeniach w systemach pomiarowych, aparaturze laboratoryjnej i przyrządach montażowych. W ograniczonych przestrzeniach zasada ta umożliwia kontrolowane mocowanie bez nadmiernego momentu dokręcania i bez użycia dodatkowych narzędzi.

Prowadnice teleskopowe i ruch liniowy w zmniejszonych wymiarach
Do prowadzenia ruchu w wąskich zespołach KIPP wprowadził kompaktowe prowadnice teleskopowe oraz łożyska liniowe z wózkiem wewnętrznym wykonane z aluminium i stali nierdzewnej. Dostępne długości wynoszą od 70 mm do 200 mm.

Modele ze stali nierdzewnej (K2453 i K2454) oferowane są jako częściowy lub pełny wysuw, ze smarowaniem standardowym lub dopuszczonym do kontaktu z żywnością, co umożliwia zastosowanie w środowiskach higienicznych i spożywczych. Wersje aluminiowe (K2451 i K2452) zapewniają częściowy i pełny wysuw przy niższej masie, korzystnej w lekkich konstrukcjach mechanicznych. Uzupełnieniem oferty są łożyska liniowe z wózkiem wewnętrznym (K2455 i K2456), umożliwiające płynne i precyzyjne prowadzenie ruchu.

Takie kompaktowe komponenty liniowe znajdują zastosowanie w budowie maszyn, automatyce laboratoryjnej, systemach pomiarowych i innych precyzyjnych aplikacjach mechanicznych, gdzie głębokość montażowa jest ograniczona, lecz dokładność pozycjonowania pozostaje kluczowa.

Umożliwienie kompaktowych architektur mechanicznych
Poprzez zmniejszenie wymiarów sprawdzonych elementów obsługowych i zaciskowych przy zachowaniu standardowych gwintów i opcji materiałowych, miniaturowa gama KIPP odpowiada na powtarzające się wyzwanie konstrukcyjne w kompaktowych urządzeniach. Komponenty umożliwiają inżynierom stosowanie sprawdzonych zasad mocowania i prowadzenia ruchu w ograniczonych układach mechanicznych bez konieczności produkcji specjalnej.

www.kippwerk.com
